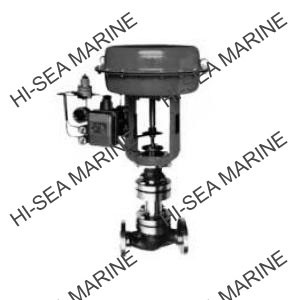

Bellow Seal Small Salibre Pneumatic Control Valve
[Search Related Products]
HLSW - Pneumatic bellows sealing small caliber single seat control valve
Material:
Valve body: ZG230-450, ZG1Cr18Ni9Ti, 316, 316L, anti-corrosion alloy
Valve seat: 1Cr18Ni9Ti, 316, 316L, anti-corrosion alloy, F4
Packing material: PTFE, flexible graphite
Diaphragm material: NBR
Bellows: 1Cr18Ni9Ti, PTFE
| Nominal dimension (mm) | 20, 25 | ||||||||||||||
| Flow coefficient (Cv) | 0.01 | 0.04 | 0.10 | 0.16 | 0.25 | 0.40 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |
| Hard sealing | Equal percentage | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡ð | ¡÷ | ¡÷ | ¡÷ | ¡÷ | ¡÷ | ¡÷ | ¡÷ | ¡÷ | ¡÷ |
| Linear | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡÷ | ¡÷ | ¡÷ | ¡÷ | ¡÷ | ¡÷ | ¡÷ | ¡÷ | |
| Soft sealing | Equal percentage | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð |
| Linear | ¡¡ | ¡¡ | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | ¡ð | |
| Rangeability | 30:1 | 50:1 | |||||||||||||
| Nominal pressure |
JIS 10, 16, 20, 30, 40K; ANSI 125, 150, 300, 600; JPI 125, 150, 300, 600; PN1.6, 4.0, 6.4MPa |
||||||||||||||
| Flow characteristic |
Equal percentage, linear, quick opening |
||||||||||||||
| Valve core |
Single seat plunger type |
||||||||||||||
|
Flange standard |
JB78-59, JB79-59,JB/T79.1-94, JB/T79.2-94, ANSI, JIS, DIN etc |
||||||||||||||
|
Valve bonnet |
Normal temp type (*17~230oC); Extension ¢ñ(230~566oC); Extension ¢ò(-100~-45oC) |
||||||||||||||
|
Action type |
Air to open, air to close |
||||||||||||||
|
Actuator |
ZHA/B multi spring pneumatic diaphragm actuator |
||||||||||||||
|
Accessories |
Positioner, solenoid valve; air filter pressure reducing valve, limit switch, valve position feedback device£¬emergency actuating device, handwheel etc |
||||||||||||||
Note: 1) Symbol ¡ð and ¡÷ stand for valve specification; flow characteristics of ¡÷ accords with standard IEC534-2
2) Pls contact us when temperature, pressure, and dimension are not list in the table.
